בדיקת הארקה, לולאת תקלה וממסרי פחת
אלי שויקה, מהנדס חשמל בודק סוג 3 מחיפה, מודד הארקה, לולאת תקלה וזמן תגובה של ממסרי פחת בקריות ובכל הצפון, ומוסר דוח עם ערכים מדודים.
מאת אלי שויקה, מהנדס חשמל בודק סוג 3 · עודכן: אוקטובר 2026
בדיקת הארקה בודקת אם זרם תקלה יימצא לו דרך בטוחה לאדמה, ואם ההגנות במתקן ינתקו את החשמל בזמן. אלי שויקה, מהנדס חשמל בודק סוג 3 (רישיון 612294), מבצע את הבדיקה בבתים, בעסקים ובמבני ציבור בחיפה ובצפון, מאז 1977 ועד היום.
מה זו בדיקת הארקה ולמה היא חשובה?
הארקה היא חיבור מכוון בין חלקי מתכת במתקן לבין האדמה. כשיש תקלה, למשל מוליך שנוגע בגוף מתכת של מכשיר, ההארקה מאפשרת לזרם לזרום לאדמה, וההגנה מנתקת את המעגל. בלי הארקה תקינה, הגוף המתכתי עלול להישאר תחת מתח, ומי שיגע בו יסכן את עצמו.
הארקה לא נראית לעין, ולכן אי אפשר לדעת שהיא תקינה בלי למדוד. חיבור שנראה שלם יכול להיות מנותק, ומוליך שהיה תקין יכול להיפגע עם השנים. בדיקת הארקה מבוססת על מדידות, והתוצאות נרשמות בדוח.
הבדיקה רלוונטית לדירות ולבתים פרטיים, וגם לעסקים, מפעלים, אולמות ומבני ציבור. בכל מקום שבו אנשים נוגעים במכשירי חשמל, ההגנה צריכה לעבוד.

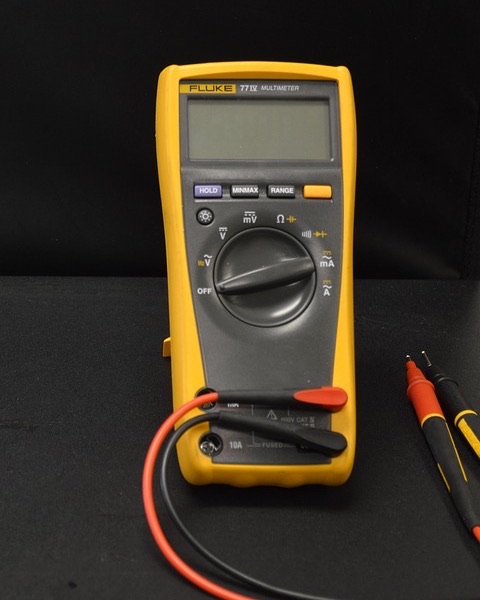

איך מודדים התנגדות הארקה?
מודדים את ההתנגדות של אלקטרודת ההארקה לאדמה באמצעות מכשיר ייעודי ואלקטרודות עזר. המכשיר מזרים זרם בדיקה ומציג את ההתנגדות שנמדדה. הערך מושפע מסוג האדמה, מהלחות ומהמצב של האלקטרודה, ולכן התוצאה משתנה ממקום למקום ומעונה לעונה.
במתקנים גדולים, כמו חדר טרנספורמציה, מודדים בשיטה מורחבת יותר. את הפירוט על הדרך הזו תמצאו בדף על מדידת הארקה בחדר טרפו, שם מוסבר איך עקומת המדידה נבנית.
מה זו לולאת תקלה (L.T.)?
לולאת תקלה היא הנתיב המלא שזרם תקלה עובר: מהמקור, דרך המוליכים והלוח, אל נקודת התקלה וחזרה. בבדיקת לולאת תקלה בודקים שהנתיב הזה מוליך מספיק טוב כדי שההגנה, מפסק או נתיך, תפעל מהר.
ההבדל מול מדידת התנגדות הארקה הוא בהיקף. מדידת ההארקה בוחנת את החיבור לאדמה, ולולאת התקלה בוחנת את כל המסלול שמרכיב את ההגנה. בבדיקה מלאה בודקים את שניהם.
איך בודקים את זמן התגובה של ממסר פחת?
ממסר פחת מנתק את החשמל כשהוא מזהה זרם דליפה לאדמה. כפתור הבדיקה בו בודק רק שהמנגנון פועל. מכשיר בדיקה מדמה זרם דליפה ומודד כמה זמן עובר עד לניתוק, ואת התוצאה רושמים בדוח.
- כפתור הבדיקה בלוח: מוודא שהמנגנון המכני נע.
- מכשיר מדידה: בודק שהממסר מנתק בזמן המתאים לו.
ממסר שנראה תקין יכול להתעכב בניתוק או לא לנתק בכלל, ורק מדידה חושפת זאת. לכן בבדיקה מקצועית מודדים את הזמן ולא מסתפקים בלחיצה על הכפתור.
מה כוללות בדיקות רציפות, השוואת פוטנציאלים ובידוד?
לצד ההארקה, בדיקה מלאה כוללת שלוש בדיקות נוספות שבונות יחד את תמונת הבטיחות:
| הבדיקה | מה היא בודקת |
|---|---|
| רציפות | שמוליכי ההארקה מחוברים לאורך כל הדרך, בלי נקודה שהתנתקה |
| השוואת פוטנציאלים | שחלקי מתכת נגישים, כמו צנרת ומסגרות, מחוברים זה לזה כדי שלא יהיה הפרש מתח ביניהם |
| בידוד | שבידוד המוליכים שלם ואין דליפת זרם דרכו |
מה מופיע בדוח בדיקת ההארקה?
הדוח של אלי הוא מסמך שאפשר להגיש לחברת חשמל, לביטוח או לרשות. בין הרשומות שבו, לפי שמות המסמכים שאלי מפיק:
- רישום ערכי התנגדות הבידוד.
- בדיקת זמן תגובת ממסרי פחת, הארקות, השוואת פוטנציאלים וגישורים.
- בדיקת מערכת ההגנה בפני זרמי תקלה לאדמה.
הערכים שנמדדו מופיעים בדוח עצמו, ולא רק קביעה כללית שהכול תקין. כך אפשר להשוות בין בדיקות לאורך השנים ולראות אם משהו משתנה. תעודות חדשות כוללות קוד אימות שאפשר לבדוק באתר v.shveka-nehasim.co.il. בדיקת חשמל לביטוח מפורטת בדף הייעודי.
מה זו בדיקת הארקה LT, ואיך קוראים את טבלת ההגנות?
״בדיקת הארקה LT״ היא מדידת עכבת לולאת התקלה (LT). המכשיר מודד את ההתנגדות של כל הנתיב שזרם תקלה עובר, ובודקים שהיא נמוכה מהמותר להגנה שמותקנת בלוח, כדי שהמפסק ינתק מהר.
בדוח הערכים מסודרים בטבלה: לכל לוח רושמים את גודל ההזנה, את ההתנגדות המרבית המותרת ואת ההתנגדות שנמדדה, ולצדם הערה אם הכול תקין. כך אפשר לראות במבט אחד אם המדידה נמצאת בתוך הגבול.
| עמודה בטבלה | מה היא מראה |
|---|---|
| הזנה ראשית | גודל המפסק הראשי של הלוח, למשל 63×3 אמפר |
| התנגדות מרבית מותרת | הגבול שמתחתיו ההגנה אמורה לנתק בזמן |
| התנגדות שנמדדה | הערך בפועל. בדוגמה מדוח: מותר 0.63 אוהם, נמדד 0.18 אוהם |
| הערות | תקין, או ליקוי שדורש טיפול |
את זמן הניתוק של ממסר הפחת מודדים בנפרד, ואותו רושמים במילי־שניות. ערך שחורג מהמותר נרשם כליקוי, ואחרי התיקון אפשר לבצע בדיקה חוזרת.
בדיקת הארקה בבית, בלוח ובידוד: מה בודקים בפועל?
בדיקת הארקה בבית נעשית בדרך כלל כחלק מבדיקת חשמל מלאה לדירה או לבית פרטי. על תהליך הבדיקה בבית קראו בעמוד בדיקת חשמל בבית.
בלוח החשמל מודדים את לולאת התקלה של המעגלים, בודקים את רציפות מוליכי ההארקה ואת פעולת ממסרי הפחת. אלה בדיקות בעלות ערכים נרשמים, ולא רק מראית עין.
- מדידת התנגדות הארקה: מודדים את האלקטרודה לאדמה, כמפורט למעלה.
- בדיקת רציפות הארקה: מוודאים שהמוליך רציף מהלוח ועד השקעים והגופים המתכתיים.
- בדיקת התנגדות בידוד: מכשיר מזרים מתח בדיקה במוליכים, ומודד אם הבידוד שלהם שלם. התוצאה נרשמת בדוח.
בדיקת הבידוד בלוח חשמל מפורטת יותר, כולל ממסרי פחת בלוחות גדולים, בעמוד בדיקת לוחות חשמל.
מתי כדאי לבצע בדיקת הארקה?
- לפני חיבור מתקן חדש או אחרי שינוי והרחבה בו.
- בסקר תקופתי של בית, עסק או מבנה ציבור.
- אחרי תקלה, התחשמלות, קצר או ממסר פחת שמנתק שוב ושוב.
- כשחברת ביטוח מבקשת דוח, כמו בדף בדיקת חשמל לביטוח.
גם בלי תקלה או דרישה מבחוץ, בדיקה בזמן שקט עדיפה על בדיקה אחרי נזק. אלי מתאם מועד נוח, ומסביר בשיחה מה צפוי לקרות ומה יידרש מכם.
רוצים לדעת מה עוד נבדק באותו ביקור? קראו מה כוללת בדיקת חשמל. ואם אתם מחפשים מהנדס חשמל בודק בחיפה או בקריות, אפשר להתקשר ולתאם.
בדיקת מערכת הגנה מפני ברקים
בדיקת מערכת הגנה מפני ברקים בוחנת אם המערכת במבנה מסוגלת לקלוט פגיעת ברק ולהוביל אותה לאדמה בנתיב המתוכנן. המערכת מנתבת את הברק אל עצמה ופורקת אותו לקרקע, וכך מקטינה את הסיכון לאנשים ולרכוש. אלי בודק לפי התקן הישראלי ת״י 1173, ועורך גם בדיקות קבלה למערכת חדשה וגם בדיקות תקופתיות. במהלך הבדיקה:
- מעריכים את הסיכון לפי הניקוד שבתקן: תדירות הברקים באזור, גובה המבנה, חומר הבנייה, ייעוד המבנה והסביבה.
- בודקים חזותית ומכנית את הקולטים, המוליכים והחיזוקים, ומחפשים חלודה.
- מודדים רציפות חשמלית בין הקולטים שבגג, וכן בין מוליכי ההורדה לטבעת ההארקה שביסוד.
- מוודאים שרשת הגג שלמה, ושנקודות הבדיקה בפינות המבנה חשופות ונגישות.
ממצאי הבדיקה נרשמים בדוח, ואחרי תיקונים אפשר לתאם בדיקה חוזרת. את מועדי הבדיקות התקופתיות קובעים לפי תוצאות הערכת הסיכון ולפי דרישות הגורם המבקש.
שאלות נפוצות על בדיקת הארקה
מה ההבדל בין בדיקת הארקה לבדיקת לולאת תקלה?
בדיקת הארקה בוחנת את החיבור של המתקן לאדמה. בדיקת לולאת תקלה בוחנת את כל הנתיב שזרם תקלה עובר, כולל המוליכים והלוח, כדי לוודא שההגנה תנתק בזמן. בבדיקה מקצועית מבצעים את שתיהן.
כל כמה זמן כדאי לבדוק את ממסר הפחת?
כדאי לבדוק אותו באופן תקופתי. כפתור הבדיקה בממסר מוודא רק שהמנגנון נע, ואילו בודק חשמל מודד את זמן התגובה בפועל. אלי ימליץ על קצב לפי סוג המתקן ושימושו.
מה עושים אם ממסר הפחת קופץ לעיתים קרובות?
אל תחברו אותו מחדש שוב ושוב ואל תעקפו אותו. הניתוק מצביע על דליפת זרם, ולעיתים על מכשיר פגום, לחות או פגם בבידוד. כדאי לתאם בדיקה כדי למצוא את המעגל שגורם לכך.
האם בדיקת הארקה נדרשת לביטוח?
חברות ביטוח מבקשות לעיתים דוח של בודק חשמל מוסמך, ובדיקת הארקה היא חלק מרכזי בו. הדרישה המדויקת תלויה בפוליסה, ולכן כדאי לשאול את המבטח לפני הבדיקה.
כמה זמן לוקחת בדיקת הארקה?
זה תלוי בגודל המתקן ובמספר המעגלים והלוחות. דירה נבדקת מהר יותר ממבנה ציבור או מתקן תעשייתי. אחרי שיחה קצרה אלי יוכל להעריך את משך הבדיקה, וגם לתת הצעה באותו יום.
האם מקבלים דוח עם ערכים מדודים?
כן. הדוח מציג את הערכים שנמדדו, כמו התנגדות הבידוד וזמן התגובה של ממסרי הפחת, ולא רק אישור כללי. כך אפשר להשוות בין בדיקות ולהציג את התוצאות לביטוח או לרשות.
מה כתוב בתקנות על בדיקת ממסר פחת, וכל כמה זמן?
לפי תקנה 72(א) לתקנות החשמל (הארקות ואמצעי הגנה בפני חשמול במתח עד 1000 וולט), התשנ״א–1991, כושר הפעולה של מפסק מגן ייבדק מזמן לזמן, בפרקי זמן סבירים. התקנה לא קובעת תדירות מספרית. אלי ממליץ על קצב לפי סוג המתקן ושימושו.
איך בודקים תקינות של ממסר פחת, ומה הערך שמודדים?
מחברים מכשיר בדיקה שמדמה זרם דליפה לאדמה, ומודדים כמה זמן עובר עד שהממסר מנתק. הזמן נרשם בדוח במילי־שניות, לצד קביעה אם הממסר תקין. לחיצה על כפתור הבדיקה בלבד אינה מודדת את זמן הניתוק.
מה ההבדל בין בדיקת רציפות הארקה לבדיקת בידוד?
בדיקת רציפות מוודאת שמוליך ההארקה שלם ורציף לאורך כל הנתיב. בדיקת בידוד מודדת את ההתנגדות של בידוד המוליכים, כדי לוודא שאין דליפת זרם. שתי הבדיקות משלימות זו את זו, ושתיהן נרשמות בדוח.
